[全中文显示语音报钟器]

说明书

第一部分：初步认识设备

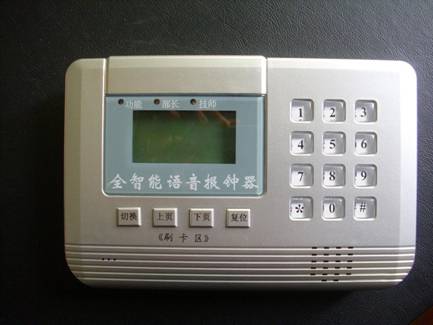

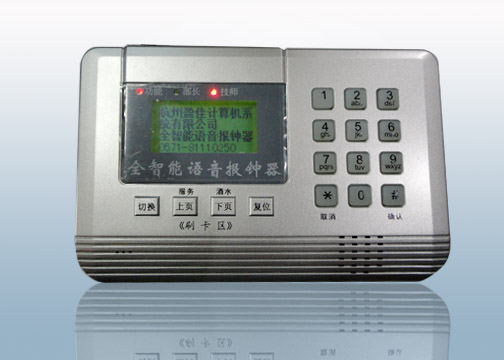

图1是设备外观图：

[图一、设备外观图]

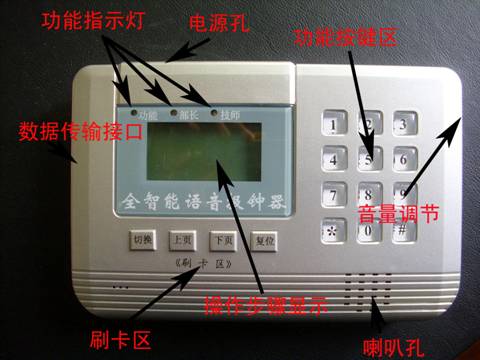

[图二、认识设备]

1、              功能按键区，可以依据提示选择功能的键盘区。

2、              操作步骤显示区，显示可以提供的操作选择。

3、              喇叭孔，发出催钟或报警的声音。

4、              数据传输接口，通过485总线连接到电脑的串口上。

5、              电源孔，插入9~12V稳压变压器

6、              音量调节，可以调节语音音量的大小。

第二部分、安装方法

通过2颗螺丝先将后面的固定板固定在墙壁上，然后将本设备直接挂在固定板上就完成了设备的安装。

485联线方法介绍：

注意：

总线连接方式是和星型连接方式相对应的。

他们有一定的相似性，也有一定的差异，但是结果却不一样，星型连接方式可以产生信号反射，造成数据传输不可靠。

如果超出32个报钟器，就需要连接多条485总线到电脑了。

485总线通过485转232设备可以直接接电脑的9针串口。一般台式电脑有一个串口，如果需要多个串口，可以通过串口扩展卡实现。

笔记本电脑一般没有串口，如果为了演示，可以使用USB转串口的转接设备。

报钟器接线方法：

报钟器的数据连接接口采用标准的RJ-45接口，从左到右分别是地、485-B、485-A，电源。

电源的供电可以通过电源插孔也可以通过RJ-45口，二者的效果是一样的。

报钟器供电建议采用独立供电，采用稳压9V电源，这样需要每个报钟器架设电源线，并配置稳压电源。

为了节约成本，在布线许可的条件下，也可以采用总线供电，这样仅仅在一条总线上提供9V供电就可以了。但是考虑线路损耗，需要实际测量，在每个报钟器接点的电压应该在12V到7.5V之间。

485-A和485-B分别介入485总线的A线和B线就可以了。

注意：

１：一个总线中，设备编号不能重复。

２：设备编号应该在１～２５５之间，而且尽量小，因为设备重复发送的数据间隔和设备编号有关。

３：在按下【设备设置】按钮前，要重新启动设备。

依据你的客户或者你的程序的实际情况，正确设置你的操作流程，这里要特别注意：

１：是否无线报钟器一定要正确设置，否则数据不能正常通信，由于设备出厂前，该设置可能是任意的，需要自己重新设置。

２：数据防冲突的机制，如果不采取本机制，数据发送速度快。

如果采取本机制，则每次发送数据大约会有１秒左右的延时。

3：要正确生成“报钟器设备数据.exe”.

第三部分：使用方法

报钟器的操作功能分成2大类，一类是针对技师设置的，一类是针对部长设置的。

报钟器启动时，自动进入了技师的功能界面。报钟器的技师指示灯亮，部长指示灯灭。

如果需要进入部长功能，按下切换键，刷部长卡就可以进入部长功能界面了，在部长功能界面，按下切换按键就又进入技师功能界面了。

1、          技师功能界面操作方法：

A、            起钟：

完成技师开始计钟的功能，具体的操作流程按程序设计的不同而不同，详见设备实际操作菜单。

B、             加钟：

完成客人对技师的续钟要求。

C、            出钟：

结束技师的上钟，并生成客人消费记录和技师的提成记录。

D、            服务：

向服务台发送需要指定服务的求助信息。比如送免费饮料等。

E、             商品：

在上钟过程中，客人的消费录入，可以打印单据到吧台等地方，并记录技师的提成信息。

F、             清洁：

房间打扫完毕以后，服务员可以直接通过报钟器清洁房间。

2、          催钟功能：

当技师上钟快到结束时间时（一般提前5分钟，可以设置），报钟器会发出声音，比如：

004号技师已到钟。

此设备适用于桑拿会员管理软件
