有线灯控器YJ-730安装说明

一、注意事项：

YJ-730是本公司自主研发的第二代大功率灯控器，它每组灯控端口最大功率可达到600W.它的原理就是把原有灯具的供电线路连接到灯控器上来，通过灯控器来进行开关控制。分YJ-730-8(8路)、YJ-730-16(16路)、YJ-730-24(24路)三款。

因为涉及到强电部分，建议请专业电工协助布线，连接过程中切记要断开强电。安装工具：带串口的电脑，十字螺丝刀，绝缘胶布，万用表等其它电工常用工具。

注：其中考虑到功率过大问题，建议安装电线大小为：≥ 2平方毫米

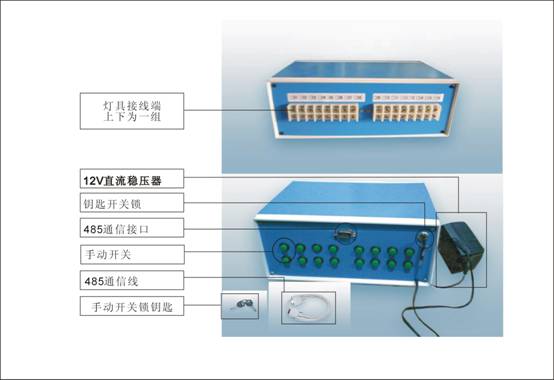

二、灯控器各接口部分：通信线接口、灯具接口、手动开关口。

 Ø        通讯接口：（弱电部分）

把灯控自带的12V变压器插上220V电源插座后，通过1米左右的RS232串口线或者通过485转换器来连接电脑的串口。

 Ø        灯具接口：（强电部分）

总共24个接脚（图1）。上下两接脚为一组，即为一路灯具接线。每组接脚所连接的电器标准功率为＜500W，每组接脚最大功率为600W。

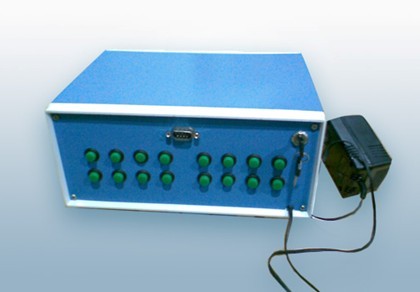

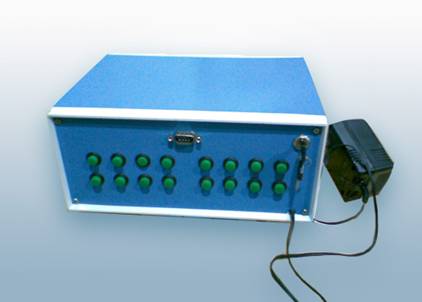

 Ø        手动开关：

手动开关启用的前提条件是用本公司佩带的开关锁钥匙打开锁开关，之后就可通过16个开关按钮随意控制灯具了。手动开灯权限优先于软件控制开灯。

灯控器附件：开关锁钥匙两把、485通信线一根

三、布线示意图

以下是简易图

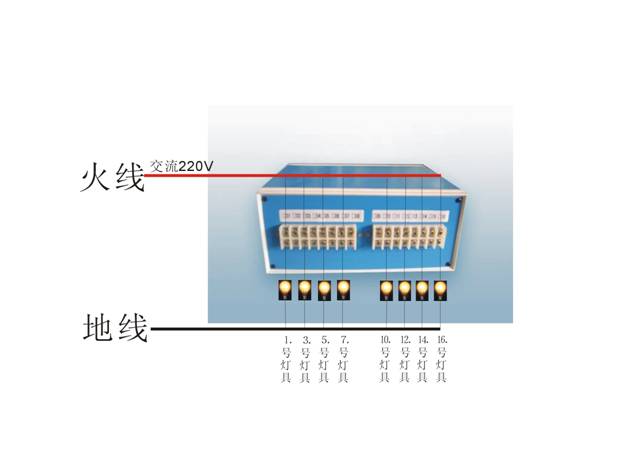

1.灯具接口示意（图1）

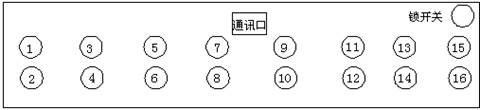

2.手动开关意（图2）

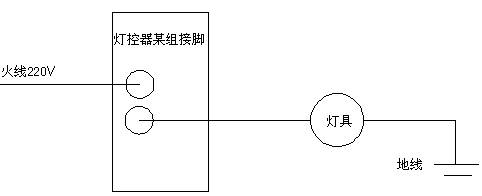

3.灯具接线示意图

四、软件里灯号设置：此设置只在购买了灯控器配套系统台球会员管理软件后才需设置

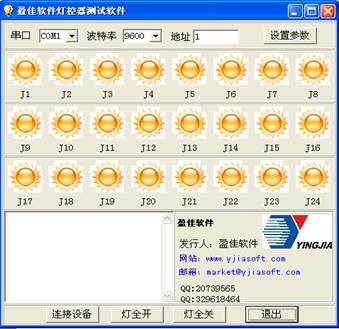

1.首先要确认灯控器与电脑的通信是否正常，通过本公司光盘配送的灯控测试软件测试通信是否正常

⑴打开文件LightControl文件（灯泡图标）

⑵选择串口：通信线插在电脑几号串口就选择对应串口，波特率不需要修改

⑶修改地址：根据灯控器来修改地址，如果是一号灯控器即改成1，二号灯控器的话改为2，以此类推。

⑷修改完地址后点击参数设置

⑸以上操作完成后即可通过中间的灯号标号控制相应的灯号。

⑹确认是否正确控制灯控器：

①通过万用表测试灯控器相应的上下为一组接口是否短路即可。

②若需快速辨别是否控制灯控器，当通过此软件控制时只需侧耳听灯控器里是否有继电器的跳动响声即可（灯控器必须是YJ-730）。

2.打开软件，进入桌位信息设置灯号，灯号数字大小跟灯控器接口上的编号一致即可（2.23.10版本以上）。设置好后进入前台营业，对桌位号进行开单结帐来测试灯的开关效果。

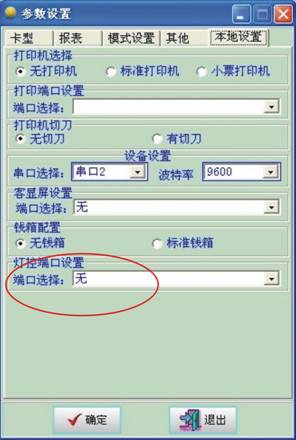

注意：要在台球软件里系统管理下面的参数设置里的本地设置里面设置灯控端口设置，设置成跟灯控器接电脑的串口号一致即可。
