产品名称:三棍闸介绍
编  号:143053-625
型  号:143053-625
标准价格:0元/台
促销价格:0元/台
更新时间:2010.11.26
出品单位:
 点击查看大图片

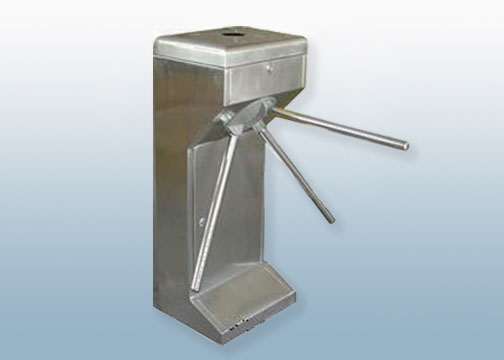

三棍闸机-SG1

整个产品外形采用进口不锈钢板冲压成型,造型美观大方,防锈、耐用,能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的 通 行方式,杜绝非法出入,并在紧急情况下快速控制落杆或收杆,组织人员疏散。
主要参数:

门禁闸机技术参数:
结构:框架结构不锈钢/或喷塑外壳

外壳:1.0-1.2MM厚度
闸杆转向:单向、双向(可选)

机芯驱动方式:AC24日本进口电磁阀
故障措施:手动落杆
闸机组成:转闸机芯,不锈钢箱体,闸机驱动板,电源。
进出方式:1、自由通道
         2
、锁闭
         3
、电脑远程控制
         4
、授权进出控制
         5
、手动

工作电压:AV220V±10V50Hz
电机功率:24V 20W
通道宽度:最大600mm
开闸时间:0.2
通行速度:30/分钟
输入接口:+12V电平信号 或
     脉宽信号≥100msDC12V,脉冲信号驱动电流≥10mA
通信接口:RS485/RS232
工作模式:单向/双向

闸杆长度:500MM
工作环境:室内、室外(配防雨架)
湿度:5%--90%
温度:-30--60
检修口:2
接口:闸机驱动板
驱动板续电器参数:AC250V 5A

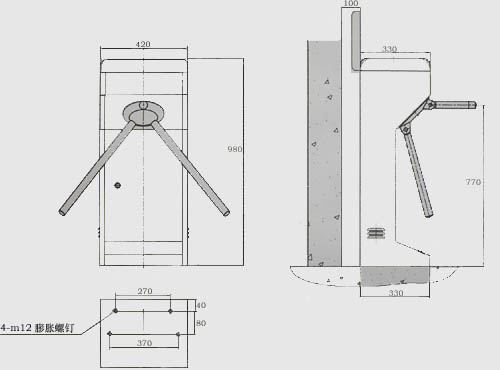

外形尺寸:420mm×330mm×980mm

产品特性:

设计先进、工艺精湛、用料考究、质量可靠

可单向或双向通行

每个方向可采用三种运行方式

人员通行速度25/分钟(正常) 35/分钟(快速)

不锈钢外表,豪华美观

门禁闸机与控制设备的连接:

闸机随机配有驱动电路(内有一组DC5V电源,一组DC24V电源及一块驱动电路板);LED指示牌一块;说明书一份。其中驱动电路板是控制设备与闸机之间的桥梁,从控制器(门禁、考勤、售饭、售票等主控设备)的继电输出中选择一组常开输出端,按“接线图”进行连接。

门禁闸机的安装:

闸机安装在最终装饰好地面上,在铺设地板前,先预埋好线路和接线盒。闸机底部附有两块固定板,用以固定闸机的工作位置,安装时,按闸机固定板的位置进行定位打孔,在孔(直径11mm)中放入8-10mm的膨胀螺丝。打开闸机两侧的锁,移去顶盖,向上抽出闸机两侧的挡板,可进行闸机内部的接线和闸机的固定。

    整个产品外形采用进口不锈钢板冲压成型,造型美观大方,防锈、耐用,能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出入人员提供有序文明的 通 行方式,杜绝非法出入,并在紧急情况下快速控制落杆或收杆,组织人员疏散。
主要参数:

门禁闸机技术参数:
结构:框架结构不锈钢/或喷塑外壳
